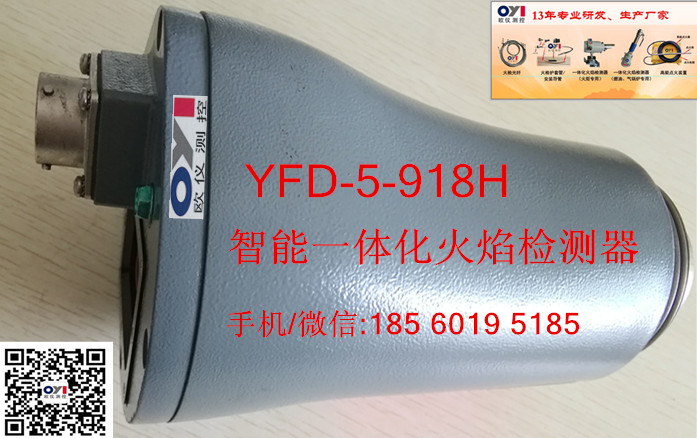

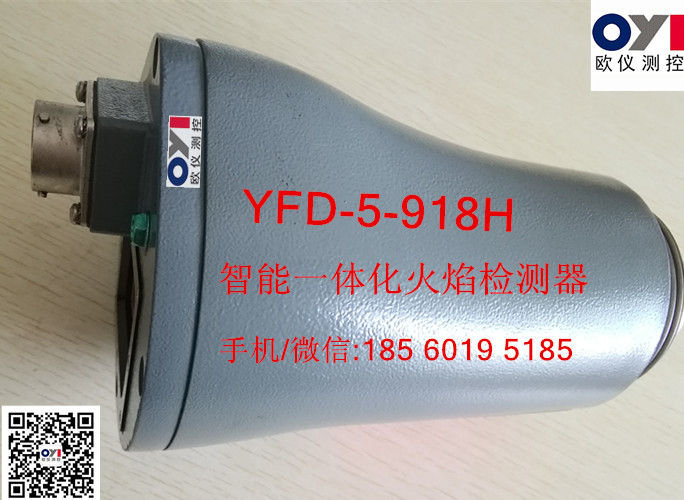

YFD-5-918H智能一體化火焰檢測器【歐儀測控】


【歐儀測控YFD-5-918H智能一體化火焰檢測器技術規格】

【歐儀測控YFD-5-918H智能一體化火焰檢測器機械參數】：
外殼材料：   壓鑄鋁殼，帶灰色聚脂外殼
外殼重量：   3.1磅(1.41Kg)，外接法蘭除外
環境要求：   NEMA 4X，IP66
安裝要求：   需要一個帶有兩個螺紋連接口的安裝法蘭，需單獨訂購。（見下文）
安裝法蘭：           P/N 60-2692，1”NPT內管螺紋帶有3/8”NPT內管螺紋冷卻風接口，包括一個隔熱管（P/N35-127-1），1”NPT × 3”。
P/N 60-2693，1”BSP內管螺紋帶有3/8”BSP內管螺紋冷卻風接口，包括一個隔熱管（P/N35-127-3），1”BSP X 3”。
安裝法蘭重量：       0.71磅(0.32Kg)
冷卻/吹掃風要求：
風源：   清潔，干燥，低溫
流量： 4 SCFM（113L/MIN），由安裝法蘭上3/8”螺紋連接口接入，

或由安裝于檢測器觀察管上的“Y”型三通管上得1”NPT
螺紋連接口接入。若環境溫度接近檢測器工作溫度的上限，或使用不潔/含塵燃料時，所需冷風流量需要加大到15 SCFM（425L/MIN）。
壓力： 適當的超過爐子或風箱的壓力。
溫度范圍： -40 ℃ — 65 ℃
濕度： 0﹪ — 95﹪  相對濕度，非凝結

【歐儀測控YFD-5-918H智能一體化火焰檢測器電氣部分】
輸入電源：          24VDC（+10﹪，-15﹪），供電電流：0.35A，8.5VA
電氣聯接：          12芯，1/4旋轉快裝接頭
繼電器輸出；        火焰繼電器，SPST（常開）
                    故障繼電器，SPST（常閉）
觸點容量：          最小：10mA ＠ 5VDC
                    最大：2A   ＠ 30VDC
                          2A   ＠ 50VDC （CE認證型）
                          2A   ＠ 240VDC   （FM＆CSA認證型）
模擬輸出：          4—20mA直流，接24VDC公共端，最大連接載荷：750 歐姆。
狀態指示：          8為數字字母LED顯示（滾動顯示）
操作員界面；        4個按鈕的小鍵盤
電纜規格：          P/N 59—497
                    12芯電纜（彩色編碼），纏箔全編織屏蔽，其中6根＃18AWG線和4根＃22AWG線，加上一對＃22AWG雙絞線。
                    電纜外套： 經放射處理的聚烯烴（阻燃，低煙，無鹵素）。
                 最大耐溫： 257℉（125℃）
                    最小外徑： 0.41”（10.4mm）
最大外徑： 0.43”(10.9mm)
最大電纜長度1000英尺（305 米）



安裝注意事項：
YFD-5-918H火焰檢測器通過監測火焰的光譜頻率來定義火焰的存在與否。檢測器應該在初始安裝時使主燃料區位于檢測器視線范圍內。

下面列出的安裝位置和視線圖是一個大體上的檢測器位置的指導。檢測器通過LED顯示的反饋信息，幫助對檢測器進行調試和校正。參考本手冊中所述的設定程序部分。

注意：合適的檢測器安裝位置必須確保以下幾點：
在所有的風量狀況和爐膛負荷下，可靠檢測主火焰和/或點火火焰（在燃料燃燒范圍內）
如果點火火焰太短或在錯誤的位置而不能可靠點燃主火焰，則認為點火火焰不存在。不要給燃燒器輸送燃料。


【歐儀測控火檢處理器訂貨須知】
   1.產品型號
   2.產品用途
   3.可提供樣品

  【歐儀測控火檢處理器相關產品】
   適用于ABB火檢光纖UR600歐儀測控火檢光纖YX210
   適用于COEN火檢光纖歐儀測控火檢光纖YXC600
   徐州系列火檢光纖
   火檢探頭
   金屬軟管
